Naprawa płyty głównej Evoca 266124: Artico, Festival, Tango, Brio, Soprano, Swing, Twist, Vivace, Melodia, Barista, Gusto

Szybka i skuteczna naprawa płyty głównej (CPU) w popularnych automatach Necta.

Evoca 266124

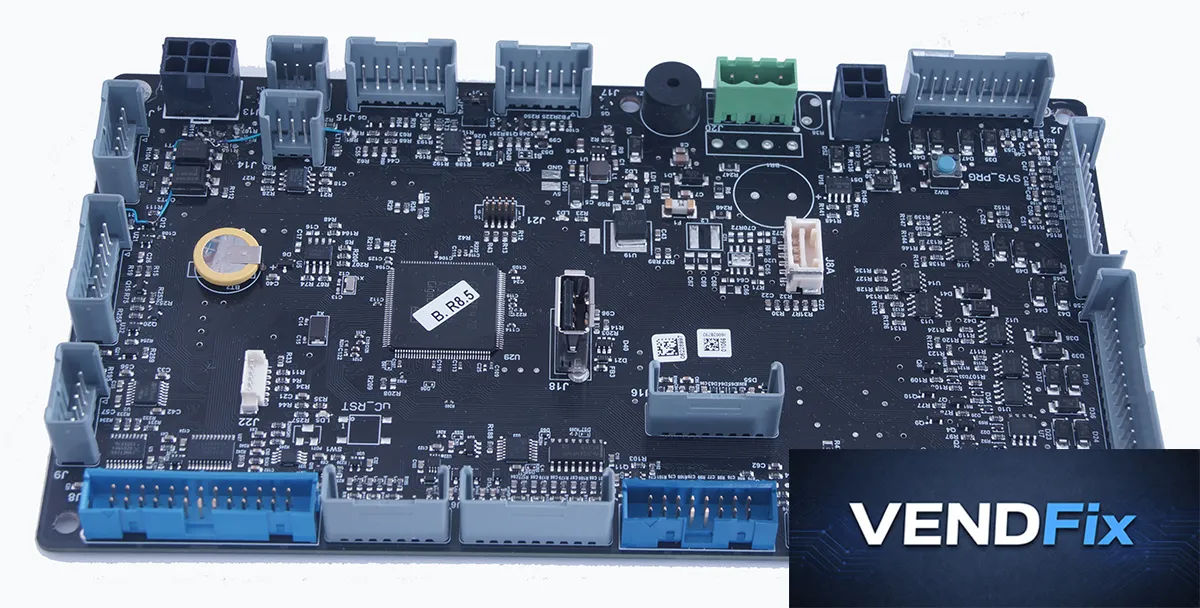

Zdjęcie płyty CPU Evoca 266124

Płyta główna Evoca o numerze katalogowym 266124 jest podstawową płytą nowszej generacji sterującą szerokiej gamy automatów produkcji Necta.

Modele automatów Necta, w których spotykamy tę płytę

  • Artico S / Artico L
  • Festival / Festival Classic
  • Tango
  • Brio Key Lavazza
  • Soprano
  • Swing
  • Twist
  • Vivace
  • Melodia
  • Barista 300
  • Gusto 6C / Gusto 8C / Gusto Drum

Najczęstsze usterki płyty głównej Evoca 266124

  • Płyta nie uruchamia się wcale (nie świecą diody, brak reakcji po włączeniu)
  • Wykrywa nieprawidłową ilość półek lub nie steruje nimi prawidłowo
  • Przy wydawaniu produktu uruchamia kilka silników jednocześnie
  • Nie widzi wybranej półki / kolumny
  • Brak komunikacji po magistrali MDB (automat nie reaguje na wrzutnik ani terminal płatniczy)

Jak zdiagnozować płytę główną Necta 6735/536/02

  1. Sprawdź napięcie zasilające na wejściu płyty (zielona złączka) - powinno wynosić 24V DC a na płycie powinna świecić się diody LD1, LD2, LD3.
  2. Sprawdź, czy na płycie miga dioda LD4 - jeśli nie - oznacza to awarię płyty.
  3. Zwróć uwagę, czy przy starcie płyta wykrywa prawidłową ilość półek / sprężyn. Jeśli nie - to znaczy, że płyta jest uszkodzona a na wiązce prowadzącej do półek automatu gdzieś wystąpiło zwarcie:
    • Sprawdź, czy wiązki przewodów nie są poprzecierane. Często zdarza się, że wpadają do prowadnic od półki i następuje ich mechaniczne uszkodzenie)
    • Sprawdź, czy piny od silników napędzających sprężyny nie dotykają do metalowej ściany z tyłu automatu i czy wszystkie są odpowiednio zaizolowane UWAGA: Sprawdzenie tego jest bardzo ważne! Zdarza się, że klienci przysyłają do nas płyty do naprawy bez usunięcia przyczyny w uszkodzonych wiązkach i taka płyta ulega ponownemu uszkodzeniu (nie podlega gwarancji).
  4. Jeśli płyta się uruchomi - przejdź to menu serwisowego, zrób testy sprężarki oraz wydawania produktów. Sprężarka powinna reagować na włącz/wyłącz a sprężyny przy wydawaniu powinny kręcić się pojedynczo.
  5. Jeśli brak komunikacji z wrzutnikiem - sprawdź ustawienia systemu płatności. Jeśli nieprawidłowe - najprawdopodobniej zużyta bateria podtrzymująca i automat startuje na ustawieniach domyślnych. Zmierz napięcie baterii: dla nowej baterii są to 3V, nie powinno ono być niższe niż 2V - a jeśli tak jest, to bateria potrzebuje wymiany. Uwaga: jeśli nie dysponujesz odpowiednio dobrym sprzętem lutowniczym lub nie masz doświadczenia - ryzykujesz uszkodzeniem płyty. Możemy zrobić to za Ciebie
  6. Jeśli prawidłowe - a masz system płatności - to sprawdź utawienie zworek przełączających MDB/Executive. Jeśli dobre - odepnij systemy płatności i podłącz wrzutnik bezpośrednio do złącza płyty - jeśli płyta nadal nie pokazuje “brak reszty” - usterka płyty.

Cena i czas realizacji

Cena : 400 PLN netto

Czas realizacji : 5 dni roboczych

Opis : Standardowa naprawa większości kart (CPU, wykonawcze, hub board)

Podana cena i czas realizacji są szacunkowe. W szczególnych przypadkach odbiegających od tej zasady omówimy z Tobą warunki przed realizacją.

Jak przygotować i wysłać płytę do naprawy?

  1. Oznacz paczkę wyraźnie: „KARTY DO NAPRAWY - Vendfix.eu”
  2. Dołącz opis usterki (niezbędne do diagnostyki)
  3. Dołącz dane do faktury i wysyłki zwrotnej (imię, adres, telefon, e-mail, NIP jeśli firma)
  4. Wyślij na adres:
    VENDFix
    Techniline sp. z o. o.
    ul. Sosnowa 4
    26-652 Janiszew
    Polska
    tel. 696-42-10-42

Gotowy wysłać płytę główną Evoca 266124?

Skontaktuj się z nami

Powodzenia z automatami!
